TỔNG QUAN:
Bộ chuyển mạch NHM -2208P được sử dụng để xây dựng mạng lưới vòng ring nhanh trong công nghiệp cho thiết bị camera Wisenet, Samsung, Panasonic, Camtron... áp dụng trong nhà xưởng, đường bộ, đường sắt dịch vụ đa phương tiện, camera quan sát trong Thành Phố thông minh và mạng Lan không dây trong khu vực điểm nóng. Các sản phẩm hiệu suất cao dựa trên lớp 2 được thiết kế trong môi trường khắt khe với tốc độ cao và kết nối mạng Lan đáng tin cậy. Công nghệ chuyển mạch bảo vệ vòng Ethernet ( ERPS) tiêu chuẩn quốc tế ITU-TB G.8032 đảm bảo rằng nếu xẩy ra sự cố mạng, hệ thống có thể nhanh chóng được chuyển sang giao diện khác để nhanh chóng khôi phục mạng bình thường.
NHM-2208P cung cấp 2 khe cắm SFP 1Gbps hoặc 2,5Gbps và 8 cổng PoE 10/100/1000 Base-T. Có thể có nhiều cấu hình cấu trúc liên kết vòng khác nhau.
NHM-2208P cung cấp cổng Relay xuất cảnh báo khi có sự kiện xẩy ra trên mạng để thông báo cho người quản trị một cách nhanh chóng, hỗ trợ nhiều chức năng quản lý mạng thuận tiện. NHM-2208P cung cấp phương pháp làm mát không dùng quạt, đồng thơi cung cấp phương pháp giá đỡ và giá treo tường để đảm bảo độ ổn định tốt nhất bằng cách hỗ trơ dự phòng nguồn và dự phòng mạng.

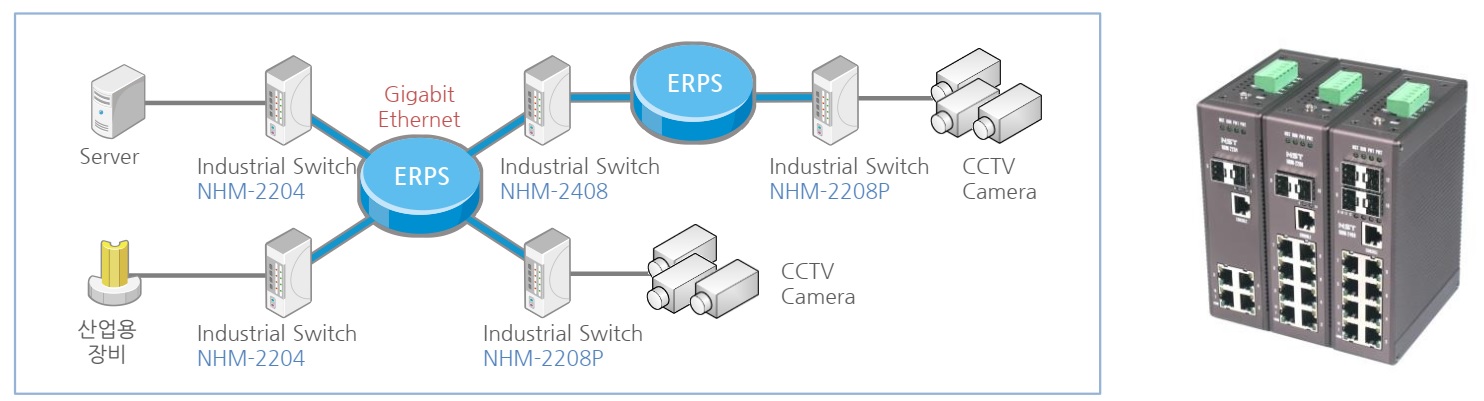

SƠ ĐỒ KẾT NỐI:
THÔNG SỐ CƠ BẢN:
| item | Descriptions |
|---|---|
| Interface | 8-Port 10/100/1000Base-T PoE 2-Slot 1Gbps/2.5Gbps SFP |
| Console Port | RJ-45 to RS-232 |
| Processor | MIPS 416MHz, 32-bit CPU |
| Flash | 16MB |
| Memory | 128MB DDR2 SDRAM |
| Backplane | 28Gbps |
| Features - PoE | IEEE 802.3af/at Standard PD(Power Device) Detection Zero Current Detection Over Current Protection Internal MOSFET with Thermal Protection Precision Inrush Control with Internal Sense Resistor / Robust Short-Circuit Protection |
|---|---|
| Port Control | Port Speed/Duplex Mode/Flow Control Port Frame Size (Jumbo Frame Max. 9.6KB) Port State (Administrative Status) Port Status (Link Monitoring) Port Statistics (MIB Counters) Port Cable Diagnostics SFP Detection |
| L2 Switching | IEEE 802.1D Bridge (Auto MAC Address Learning/Aging, MAC Addresses-Static) IEEE 802.1Q VLAN VLAN Translation MAC, Protocol, IP Subnet based VLAN VLAN Trunking GARP VLAN Registration - GVRP Multiple Registration Protocol - MRP Multiple VLAN Registration Protocol - MVRP Multiple MAC Registration Protocol - MMRP IEEE 802.1ad Provider Bridge IEEE 802.1d STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP G.8032 ERPs(Ethernet Ring Protection Switching) Loop Guard IEEE 802.3ad Link Aggregation IGMPv2, IGMPv3 Snooping MLDv1, MLDv2 Snooping DHCP Snooping ARP Inspection Port Mirroring, Flow Mirroring |
| QoS | Traffic Classes (4 or 8 Active Priorities) Port Default Priority Input Priority Mapping QoS Control List (QCL) Storm Control for Unicast, Multicast, Broadcast Port/Queue Egress Shaper DiffServ (RFC2474) Remarking Tag Remarking |
| L3 Features | DHCP option 82 relay UPNP |
| Security | IEEE 802.1X (Port-based 802.1X, Single 802.1X, Multiple 802.1X) MAC based Authentication RADIUS Accounting MAC Address Limit MAC Freeze MAC Spoofing IP MAC Binding TACACS+ Web & CLI Authentication ACLs for Filtering/Policing/Port Copy IP Source Guard |
| Sync & OAM | IEEE 1588 PTP(Precision Time Protocol) NTPv4 Client Link OAM (IEEE 802.3ah) Flow OAM (IEEE 802.3ag/Y.1731) |
| Management | DHCP/DHCPv6 Client, DHCP Server DNS Client, Proxy Web-based Management CLI, Telnet HTTPS, SSHv2 IPv6 Management RFC4884 (ICMPv6) System Syslog Software Upload via Web SNMP v1/v2c/v3 Agent RMON (Group 1, 2, 3, 9) RMON Alarm and Event (CLI, Web) SNMP Trap Group IEEE 802.1ab LLDP Configuration Download/Upload |
| Alarm | Support relay contact for notification when event occurs |
| Power | DC 12V~48V Dual power supply, dual power supply Built-in reverse power protection circuit |
| Size | 44(W) x 115(D) x 146(H) mm |
| Operating Temperature | -40°C ~ 80°C |
| Storage Temperature | -40°C ~ 85°C |
| Humidity | 10% ~ 90%(non Condensing) |
| Cooling | FAN-less |
| LED | Ring Master, Run, Power1, Power2, Port Link/Act |
