Bộ nguồn Meanwell NDR-240-24
Tính Năng:
• Đầu vào AC đa năng / Toàn dải
• Tích hợp chức năng PFC hoạt động
• Bảo vệ: Ngắn mạch / Quá tải / Quá áp / Quá nhiệt
• Làm mát bằng đối lưu không khí tự do
• Có thể được lắp đặt trên DIN rail TS-35 / 7.5 hoặc 15
• UL 508 (thiết bị điều khiển công nghiệp) đã được phê duyệt
• Mức miễn nhiễm công nghiệp EN61000-6-2 (EN50082-2)
• 100% kiểm tra ghi đầy tải
Các Ứng Dụng:
• Hệ thống điều khiển công nghiệp
• Tự động hóa nhà máy
• Thiết bị cơ điện
Mô Tả về sản phẩm

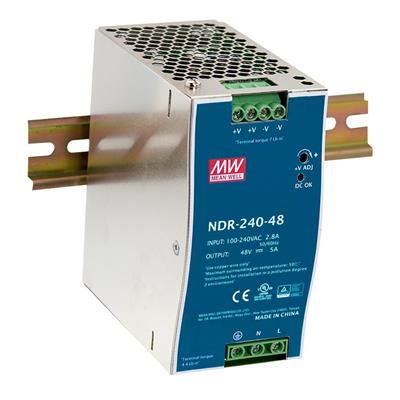

- NDR-240 là một loạt cung cấp điện DIN Rail 240W mỏng tiết kiệm, thích ứng để lắp đặt trên đường ray TS-35 / 7.5 hoặc TS-35/15. Thân máy được thiết kế chiều rộng 32mm, cho phép tiết kiệm không gian bên trong tủ. Toàn bộ loạt sản phẩm sử dụng đầu vào AC toàn dải từ 90VAC đến 264VAC và xác nhận với EN61000-3-2, tiêu chuẩn mà Liên minh Châu Âu quy định đối với dòng điện hài.
- NDR-240 được thiết kế với vỏ kim loại giúp tăng cường khả năng tản điện cho thiết bị. Với hiệu suất làm việc lên đến 89%, toàn bộ sê-ri có thể hoạt động ở nhiệt độ môi trường từ -20 andC đến 60⁰C trong điều kiện đối lưu không khí. Nó được trang bị chế độ dòng điện không đổi để bảo vệ quá tải, phù hợp với các ứng dụng cảm ứng hoặc điện dung khác nhau. Các chức năng bảo vệ hoàn chỉnh và các chứng chỉ liên quan cho thiết bị điều khiển công nghiệp (UL508, TUV EN62368-1, v.v.) làm cho NDR-240 trở thành giải pháp cung cấp điện rất cạnh tranh cho các ứng dụng công nghiệp.
Thông số chi tiết về sản phẩm
Model | NDR-240-24 | NDR-240-48 | |
OUPUT | DC VOLTAGE | 24V | 48V |
RATED CURRENT | 10A | 5A | |
CURRENT RANGE | 0 ~ 10A | 0 ~ 5A | |
RATED POWER | 240W | 240W | |
RIPPLE & NOISE (max.) Note.2 | 150mVp-p | 150mVp-p | |
VOLTAGE ADJ. RANGE | 24 ~ 28V | 48 ~ 55V | |
VOLTAGE TOLERANCE Note.3 | ±1.0% | ±1.0% | |
LINE REGULATION | ±0.5% | ±0.5% | |
LOAD REGULATION | ±1.0% | ±1.0% | |
SETUP, RISE TIME | 1500ms, 100ms/230VAC 3000ms,100ms/115VAC at full load | ||
HOLD UP TIME (Typ.) | 28ms/230VAC 22ms/115VAC at full load | ||
INPUT | VOLTAGE RANGE Note.4 | 90 ~ 264VAC 127 ~ 370VDC | |
FREQUENCY RANGE | 47 ~ 63Hz | ||
EFFICIENCY (Typ.) | 89% | 90% | |
AC CURRENT (Typ.) | 2.5A/115VAC 1.3A/230VAC | ||
INRUSH CURRENT (Typ.) | 20A/115VAC 35A/230VAC | ||
LEAKAGE CURRENT | <1mA/240VAC |
