Công suất POE cho camera Wisenet - Hanwha

Camera PoE, PoE +, PoE ++, UPoE và PoE công suất cao

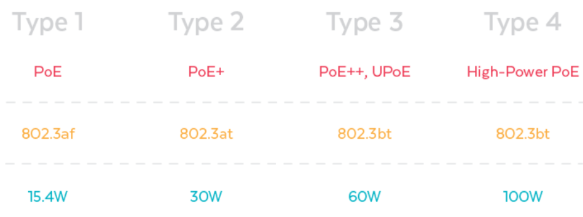

Phần lớn các camera thuộc cột  " Loại 1" trở lên. Sử dụng ít hơn 15Watt điện.

Thiết bị PoE + " Loại 2" bao gồm vỏ ngoài trờ như SHB-4300HP, camera quay quét dòng X không có hồng ngoại ( IR) và một số sản phẩm Camera đa cảm biển ( PNM-9080Q). Luôn kiểm tra thông số kỹ thuật trước khi bắt đầu cài đặt và kết nối.

Loại 3 và Loại 4 được sử dụng trong các loại sản phẩm như: PNM-9081VQ, PNM-9320VQP và XNP-6550RH. H-PoE thường đi kèm với camera quay quét 360 độ.

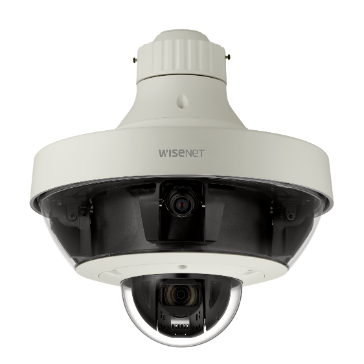

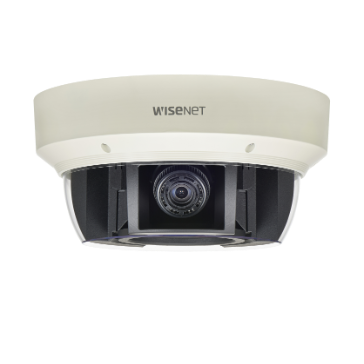

Hình ảnh: PNM-9081VQ và PNM-9320VQP

Điều quan trọng cần lưu ý là việc khởi động lại camera liên tục hoặc hoàn toàn không khởi kết nối với được camera có thể liên quan đến thiết bị đang được cấp nguồn.

Để xác minh, hãy kết nối riêng camera với bộ nguồn PoE chính xác, ngoài ra những bộ nguồn POE có nhưng công tắc auto tự tắt khi xác định thiết bị khồng dùng đến nguồn POE.

Các thiết bị rơi vào phạm vi tiêu thụ điện loại 3 hoặc 4 có thể làm khởi động lại camera liên tục do  bộ nguồn PoE không đáp ứng được công suất tiêu thụ của thiết bị

+ PNM-9081VQ điện áp tiêu thụ: Max 33.6W ( HPoE)

+ PNM-9320VQP điện áp tiêu thụ: Max 65W ( HPoE)

+ XNP-6550RH điện áp tiêu thụ: Max 60W ( HPoE)

Nhà sản xuất Hanwha Techwin khuyến cáo người dùng nên sửa dụng 2 bộ nguồn POE dươi đây.

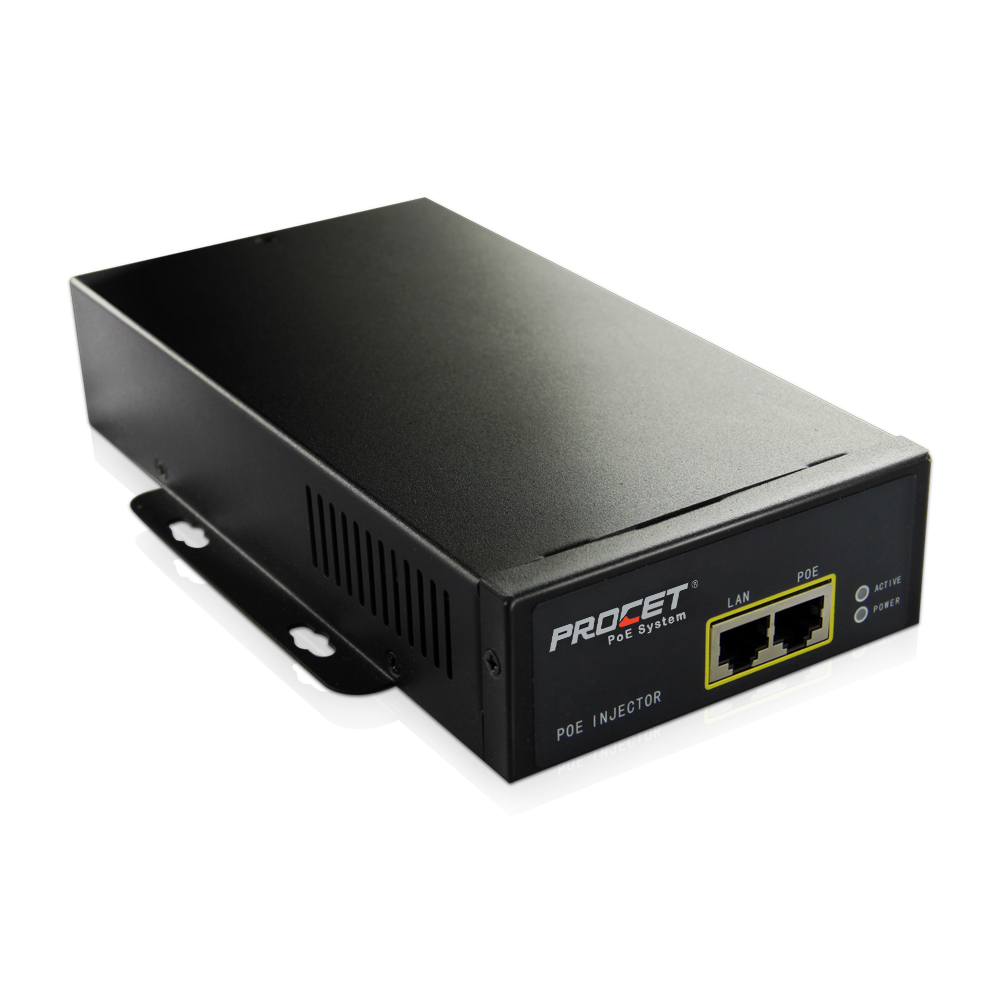

Model: Procet PT-PSE109GBRO

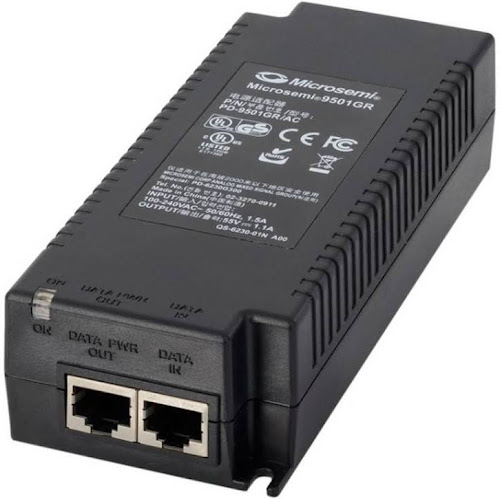

Model: Microsemi PD-9501GR
