Trong các hệ thống giám sát tại nhà máy, tòa nhà hay khu công nghiệp, sự cố switch trung tâm có thể ảnh hưởng đến việc truyền hình ảnh từ camera về server lưu trữ. Để hạn chế rủi ro này, giải pháp kết hợp camera IP GSU Korea, server lưu trữ và hạ tầng switch GTWave, sử dụng mô hình switch chính và switch dự phòng nhằm tăng khả năng duy trì kết nối của hệ thống.

KIẾN TRÚC HẠ TẦNG MẠNG DỰ PHÒNG SWITCH TRUNG TÂM

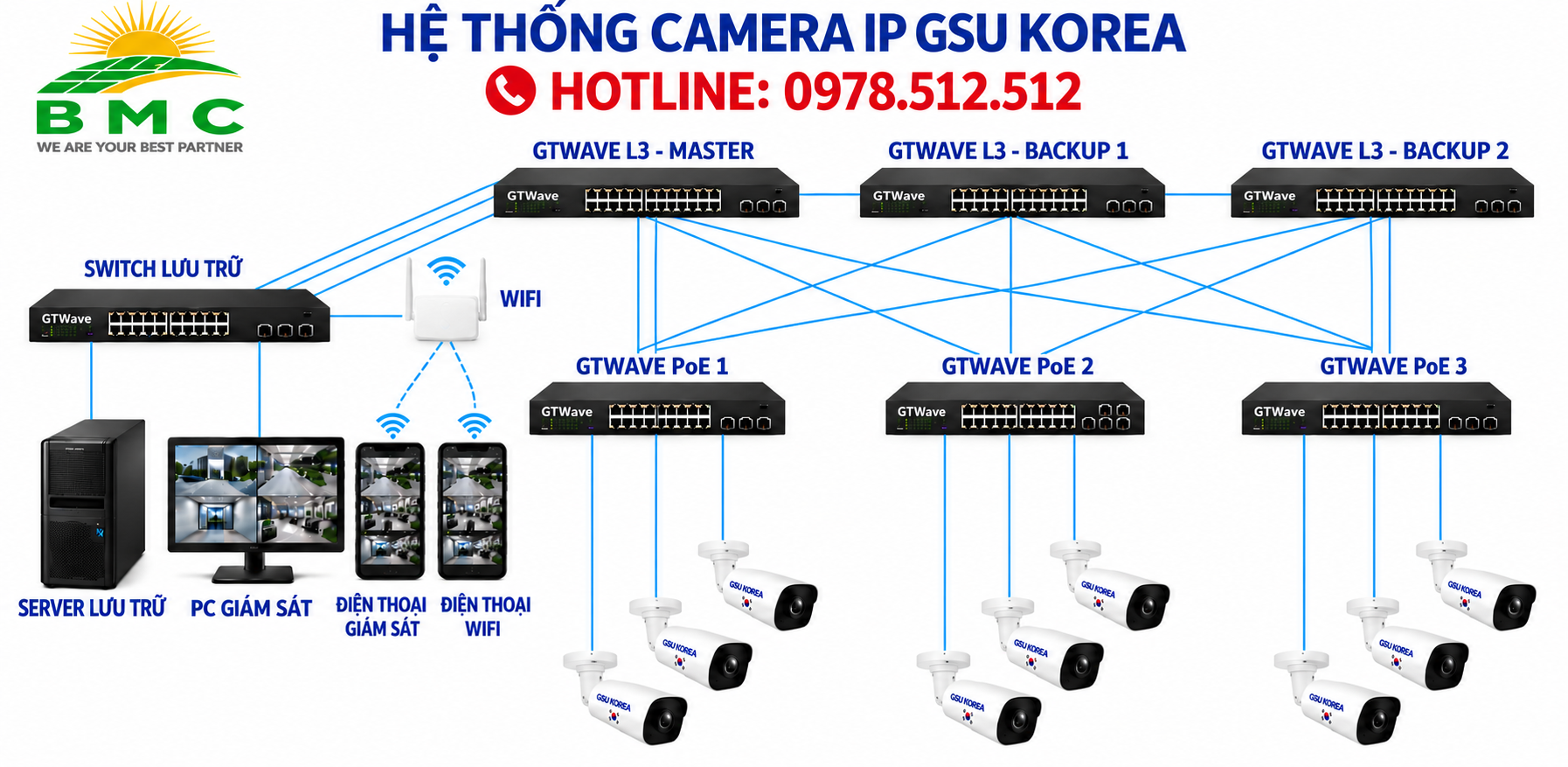

Dựa trên sơ đồ thiết kế, hệ thống kết hợp camera IP GSU Korea, switch PoE GTWave, nhóm switch Layer 3 trung tâm và server lưu trữ. Các thiết bị được kết nối theo từng tầng để thuận tiện quản lý và xây dựng phương án dự phòng.

Tầng trung tâm – Switch Layer 3 GTWave NSA24-4S10G-L3:

Nhóm switch Layer 3 đóng vai trò kết nối giữa mạng camera, server lưu trữ và máy tính giám sát. Các switch được bố trí theo mô hình một switch Master và các switch Backup nhằm dự phòng gateway của hệ thống. Khi switch Master gặp sự cố, một switch Backup đủ điều kiện có thể tiếp quản vai trò gateway, giúp hạn chế gián đoạn kết nối giữa các mạng.

Tầng truy cập – Switch PoE Layer 2 GTWave GA16P-2GS-M:

Switch PoE được lắp đặt tại các khu vực để kết nối và cấp nguồn cho camera IP GSU Korea. Dữ liệu hình ảnh từ camera được truyền qua switch PoE về hệ thống mạng trung tâm và server lưu trữ.

Tầng lưu trữ và giám sát:

Server tiếp nhận và lưu trữ hình ảnh từ camera. Máy tính giám sát được kết nối vào hệ thống để người vận hành theo dõi và quản lý hình ảnh tập trung.

Liên kết dự phòng:

Các switch tại khu vực camera và khu vực lưu trữ được thiết kế với đường kết nối đến nhóm switch trung tâm. Việc bố trí đường truyền và cấu hình chống vòng lặp cần phù hợp với thiết kế thực tế của hệ thống

QUÁ TRÌNH CHUYỂN ĐỔI MASTER – BACKUP

Khi hệ thống hoạt động bình thường

Switch Master đảm nhận vai trò gateway ảo và xử lý lưu lượng cần định tuyến qua gateway.

Các switch Backup theo dõi trạng thái của Master và sẵn sàng tiếp quản khi phát hiện Master không còn hoạt động theo điều kiện VRRP.

Khi switch Master gặp sự cố

Nếu không còn nhận được thông điệp VRRP từ Master trong khoảng thời gian quy định, switch Backup đủ điều kiện sẽ chuyển sang vai trò Master.

Switch mới tiếp tục sử dụng địa chỉ IP ảo của nhóm. Các thiết bị đầu cuối vẫn sử dụng địa chỉ gateway đã cấu hình.

Khi switch chính hoạt động trở lại

Tùy theo mức ưu tiên và cấu hình preemption, switch ban đầu có thể lấy lại vai trò Master hoặc tiếp tục ở trạng thái Backup.

BẢNG THÔNG SỐ KỸ THUẬT CÁC THIẾT BỊ CHÍNH TRONG HỆ THỐNG

LỢI ÍCH DÀNH CHO KHÁCH HÀNG VÀ CHỦ ĐẦU TƯ

Hạn chế phụ thuộc vào một switch trung tâm: Việc bố trí switch Master và Backup giúp hệ thống có phương án dự phòng gateway khi thiết bị đang hoạt động chính gặp sự cố.

Hỗ trợ duy trì kết nối giữa các khu vực mạng: Trong hệ thống sử dụng nhiều VLAN hoặc mạng con, dự phòng gateway giúp hạn chế ảnh hưởng khi thiết bị đảm nhận chức năng định tuyến giữa các mạng gặp lỗi.

Thuận tiện cho công tác vận hành: Thiết bị dự phòng hỗ trợ đội ngũ kỹ thuật trong quá trình xử lý sự cố và bảo trì. Các thiết bị đầu cuối tiếp tục sử dụng địa chỉ gateway ảo đã cấu hình.

Hỗ trợ mở rộng hệ thống: Mô hình switch Layer 3 kết hợp switch PoE tại các khu vực phù hợp với hệ thống có nhu cầu mở rộng số lượng camera và phân chia mạng theo từng khu vực.

Liên hệ Bình Minh BMC để được tư vấn thiết bị và phương án triển khai phù hợp.
